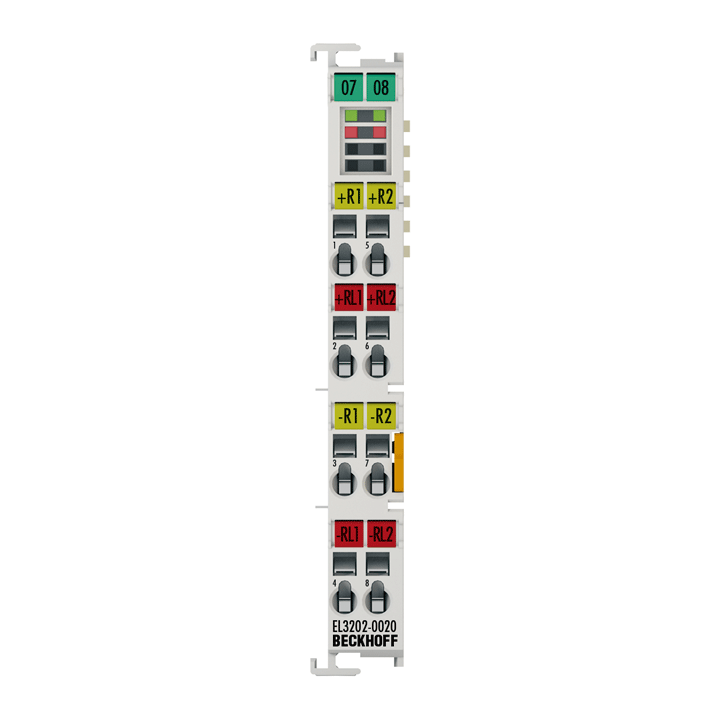

Manufacturer : BECKHOFF
Part Number : EL3202-0020
EtherCAT Terminal, 2-channel analog input, temperature, RTD (Pt100), 16 bit, high-precision, factory calibrated
Number of inputs : 2
Power supply : via the E-bus
Technology : 4-wire
Distributed clocks : –
Input filter limit frequency : typ. 1 kHz
Sensor types : Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, resistance measurement (e.g. potentiometer, 10 Ω…1/4 kΩ), KTY sensors (types see documentation)
Connection method : 4-wire
Measuring range : -200…+850 °C (Pt sensors); -60…+250 °C (Ni sensors); -200…+320 °C (high-precision)
Resolution : 0.01 °C per digit
Conversion time : approx. 85 ms default setting, 2…800 ms configurable
Temperature range : -200…+320 °C (Pt sensors)
Measuring current : < 0.5 mA (load-dependent)
Measuring error : < ±0.1 °C at 40 °C ambient temperature, 4-wire connection, Pt100 sensors (measuring range: -200…+320 °C) and 50 Hz filter
Calibration certificate (analog) : factory calibrated
Electrical isolation : 500 V (E-bus/signal voltage)
Current consumption power contacts : –
Current consumption E-bus : typ. 190 mA
Bit width in the process image : 2 x 32 bit RTD input
Special features : integrated digital filter, limit value monitoring, variable connection technology, with calibration certificate
Weight : approx. 60 g
Operating/storage temperature : 0…+55 °C/-25…+85 °C
Relative humidity : 95 %, no condensation
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
Protect. rating/installation pos. : IP20/variable
Approvals/markings : CE, UL, ATEX
Ex marking : II 3 G Ex nA IIC T4 Gc
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
