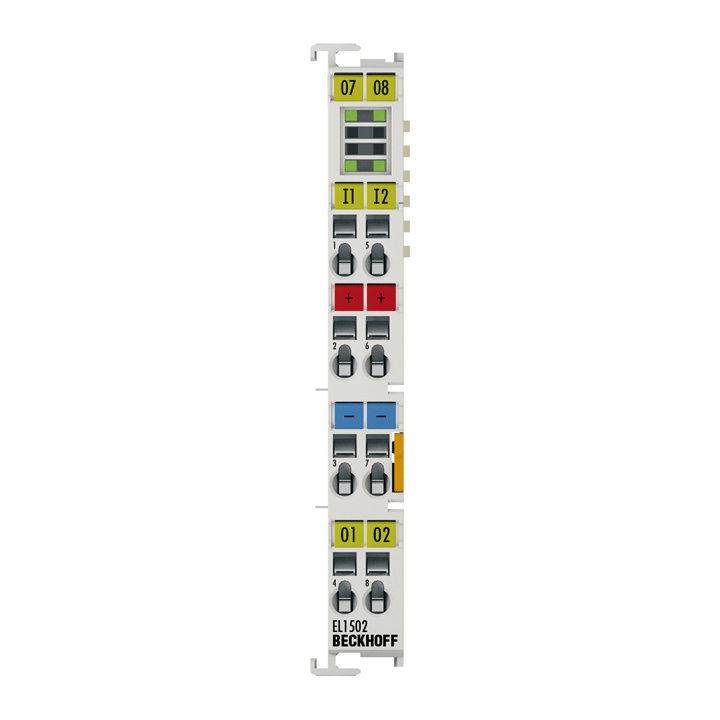

Manufacturer : BECKHOFF
Part Number : EL1502
EtherCAT Terminal, 2-channel digital input, counter, 24 V DC, 100 kHz
Connection technology : 1 x up/down counter, 2 x up or down counter
Specification : EN 61131-2, type 1, “0”: < 5 V DC, “1”: > 15 V DC, typ. 5 mA
Number of counters : 1 or 2
Nominal voltage : 24 V DC (-15 %/+20 %)
“0” signal voltage : -3…+5 V (EN 61131-2, type 1)
“1” signal voltage : 15…30 V (EN 61131-2, type 1)
Input current : typ. 5 mA (EN 61131-2, type 1)
Counting frequency : max. 100 kHz
Distributed clocks : yes
Max. output current : 24 V/0.5 A (short-circuit proof) per channel
Current consumption power contacts : typ. 14 mA + load
Current consumption : E-bus typ. 130 mA
Counter depth : 32 bit
Electrical isolation : 500 V (E-bus/field potential)
Configuration : no address setting, configuration via the EtherCAT master
Special features : set counters, switch outputs
Weight : approx. 55 g
Operating/storage temperature : -25…+60 °C/-40…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect.rating/installation pos. : IP20/variable
Pluggable wiring : for all ESxxxx terminals
Approvals/markings : CE, UL, ATEX
Exmarking : II 3 G Ex nA IIC T4 Gc
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
