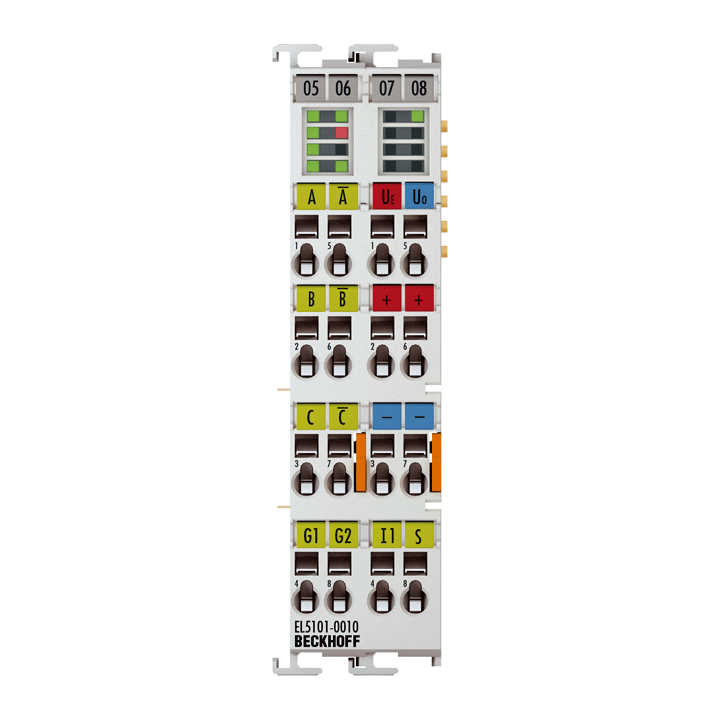

Manufacturer : BECKHOFF
Part Number : EL5101-0010
EtherCAT Terminal, 1-channel encoder interface, incremental, 5 V DC (DIFF RS422), 5 MHz
Technology : incremental encoder interface, differential (RS422)
Number of channels : 1
Encoder connection : 1 x A, B, C: differential inputs (RS422): A, A (inv), B, B (inv), C,C (inv)
Additional inputs : status input 5 V DC, gate/latch input 24 V DC
Encoder operating voltage : 5 V DC/max. 0.5 A (generated from the 24 V DC power contacts)
Counter : 1 x 16/32 bit switchable
Limit frequency : 20 million increments/s (with 4-fold evaluation), corresponding to 5 MHz
Quadrature decoder : 4-fold evaluation
Nominal voltage : 24 V DC (-15 %/+20 %)
Current consumption power contacts : typ. 100 mA + load
Current consumption E-bus : typ. 130 mA
Distributed clocks : yes
Special features : wire breakage detection, latch and gate function, period duration and frequency measurement, timestamping of edges, filters, no single-ended operation
Weight : approx. 100 g
Electrical isolation : 500 V (E-bus/field potential)
Operating/storage temperature : -25…+60 °C/-40…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
Protect. rating/installation pos. : IP20/variable
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Approvals/markings : CE, UL, ATEX
Ex marking : II 3 G Ex nA IIC T4 Gc
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 24 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
