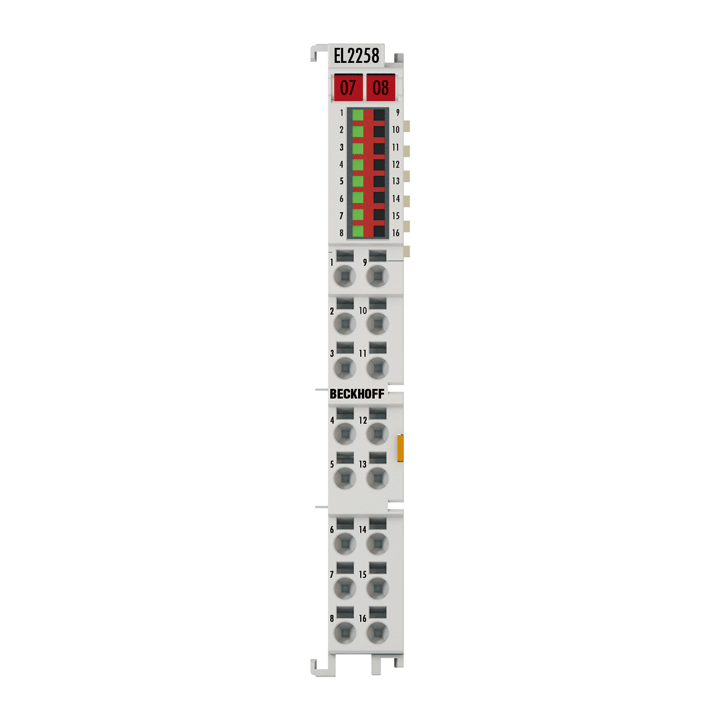

Manufacturer : BECKHOFF
Part Number : EL2258
EtherCAT Terminal, 8-channel digital output, 24 V DC, 0.5 A, multi-timestamp
Connection technology : 2-wire
Number of outputs : 8
Nominal voltage : 24 V DC (-15 %/+20 %)
Load type : ohmic, inductive, lamp load
Oversampling/multi-timestamping factor : n = integer multiple of the cycle time, 1…10
Internal sampling/execution : < 10…40 µs, corresponds to 100…25 k detectable edges/s, dependent on configuration
Distributed clocks : yes
Distributed clock precision : << 1 µs
Output delay through 24 V power section : typ. < 1 µs
Max. output current : 0.5 A (short-circuit proof) per channel
Output stage : push
Short-circuit current : typ. < 1 A
Reverse voltage protection : yes
Breaking energy : < 150 mJ/channel
Switching times : typ. TON: < 1 µs, typ. TOFF: < 1 µs
Current consumption E-bus : typ. 130 mA
Electrical isolation : 500 V (E-bus/field potential)
Current consumption power contacts : typ. 30 mA + load
Bit width in the process image : 8 bit output (ch. 1 + ch. 2), 9 byte timestamp
Special features : multi-timestamping, auto activation
Weight : approx. 55 g
Operating/storage temperature : 0…+55 °C/-25…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect. rating/installation pos. : IP20/variable
Pluggable wiring : for all ESxxxx terminals
Approvals/markings : CE, UL
Design form : HD (High Density) housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…1.5 mm²,
st*: 0.25…1.5 mm²,
f*: 0.14…0.75 mm²
Connection cross-section AWG :
s*: AWG 28…16,
st*: AWG 22…16,
f*: AWG 26…19
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
