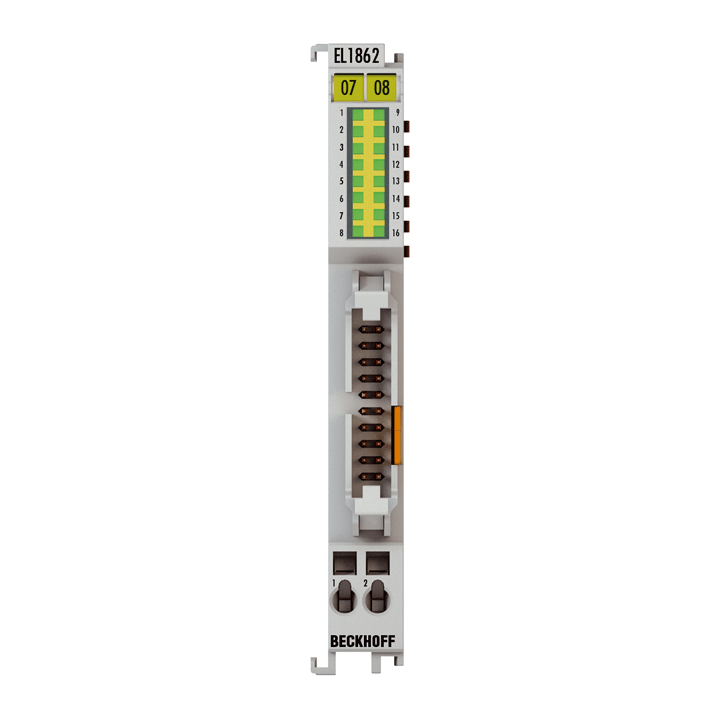

Manufacturer : BECKHOFF
Part Number : EL1862-0010
EtherCAT Terminal, 16-channel digital input, 24 V DC, 3 ms, ground switching, flat-ribbon cable
Connection technology : flat-ribbon cable
Specification : ground switching “0”: 18…30 V DC, “1”: 0…7 V DC, typ. 3 mA input current
Number of inputs : 16
Nominal voltage : 24 V DC (-15 %/+20 %)
Rated current : max. 1 A per connection pin
“0” signal voltage : 18…30 V
“1” signal voltage : 0…7 V
Input current : typ. 3 mA (EN 61131-2, type 3)
Input filter : typ. 3.0 ms
Distributed clocks : –
Current consumption power contacts : typ. 45 mA from the 24 V supply (no power contacts)
Current consumption E-bus : typ. 100 mA
Electrical isolation : 500 V (E-bus/field potential)
Bit width in the process image : 16 inputs
Configuration : no address or configuration setting
Special features : -
Weight : approx. 60 g
Operating/storage temperature : 0…+55 °C/-25…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect.rating/installation pos. : IP20/variable
Approvals/markings : CE, UL, ATEX
Exmarking : II 3 G Ex nA IIC T4 Gc
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 73 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : flat-ribbon cable connection
Connection cross-section : common flat-ribbon cables, AWG 28, spacing 1.27 mm
Connection cross-section AWG : AWG 28
Stripping length : –
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
