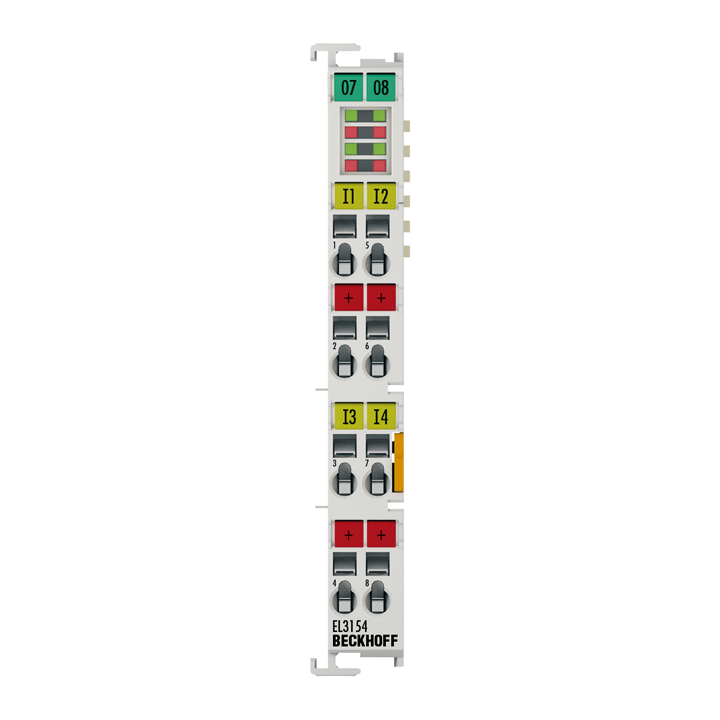

Manufacturer : BECKHOFF
Part Number : EL3154
EtherCAT Terminal, 4-channel analog input, current, 4…20 mA, 16 bit, single-ended
Number of inputs : 4 (single-ended)
Technology : single-ended
Signal type : single-ended
Signal current : 4…20 mA
Distributed clocks : yes
Internal resistance : typ. 85 Ω + diode voltage
Input filter limit frequency : 5 kHz
Dielectric strength : max. 30 V
Conversion time : ~ 100 µs
Resolution : 16 bit (incl. sign)
Measuring error : < ±0.3 % (relative to full scale value)
Electrical isolation : 500 V (E-bus/signal voltage)
Current consumption power contacts : –
Current consumption E-bus : typ. 130 mA
Bit width in the process image : inputs: 16 byte
Configuration : no address or configuration setting required
Special features : standard and compact process image, activatable FIR/IIR filters, limit value monitoring
Weight : approx. 60 g
Operating/storage temperature : -25…+60 °C/-40…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect. rating/installation pos. : IP20/variable
Pluggable wiring : for all ESxxxx terminals
Approvals/markings : CE, UL, ATEX, IECEx, cFMus
Ex marking :
ATEX:
II 3 G Ex nA IIC T4 Gc
IECEx:
Ex nA IIC T4 Gc
Ex tc IIIC T135 °C Dc
cFMus:
Class I, Division 2, Groups A, B, C, D
Class I, Zone 2, AEx ec IIC T4 Gc
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
