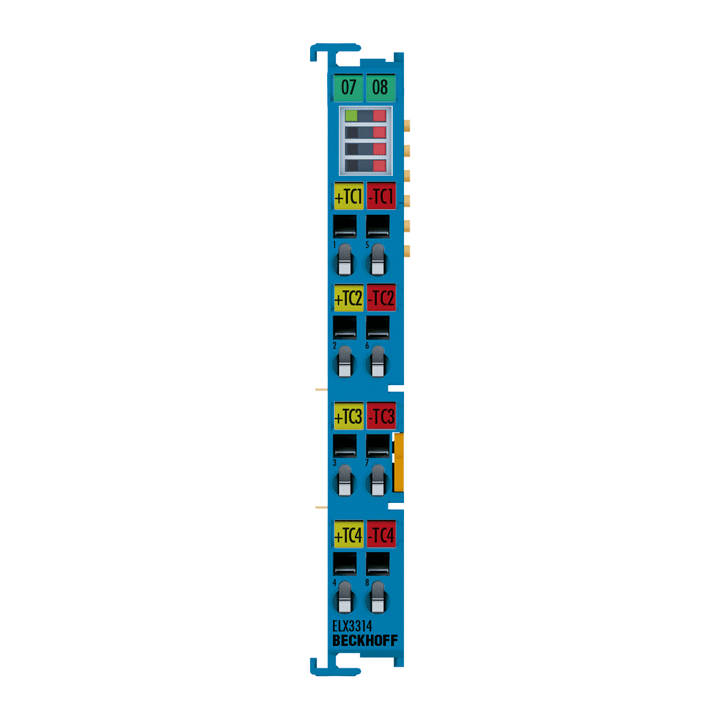

Manufacturer : BECKHOFF
Part Number : ELX3314
EtherCAT Terminal, 4-channel analog input, temperature, thermocouple, 16 bit, Ex i
Technology : Temperature measurement
Sensor types : thermocouples type K, J, L, E, T, N, U, B, R, S, C (default: type K)
Number of inputs : 4 (differential)
Connection method : 2-wire
Measuring range : depending on sensor type, type K -270…+1370 °C, voltage measurement: ±30…±75 mV, for further types and details see documentation
Resolution : 0.1 °C per digit
Measuring error : < ±0.3 % (relative to full scale value)
Internal resistance : typ. ≥ 10 kΩ (differential)
Input filter limit frequency : typ. 1 kHz; depending on sensor length, conversion time, sensor type
Conversion time : 10…5000 ms (adjustable, default: 310 ms)
Supply voltage electronics : 24 V DC (via power contacts), ELX9560 power supply
Current consumption power contacts : typ. 10 mA
Current consumption E-bus : typ. 70 mA
Special features : limit value monitoring, digital filter and characteristic curve linearization integrated
Weight : approx. 60 g
Operating/storage temperature : -25…+60 °C/-40…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect. rating/installation pos. : IP20/see documentation
Approvals/markings : CE, UL, ATEX, IECEx, cFMus, CCC
Ex marking :
ATEX:
II 3(1)G Ex ec [ia Ga] IIC T4 Gc
II (1)D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I
IECEx:
Ex ec [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
[Ex ia Ma] I
cFMus:
AIS Class I, II, III, Division 1, Groups A thru G
Class I, Division 2, Groups A, B, C, D
Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc
[AEx ia Da] IIIC T4
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Power contacts : 2 blade/spring contacts
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
