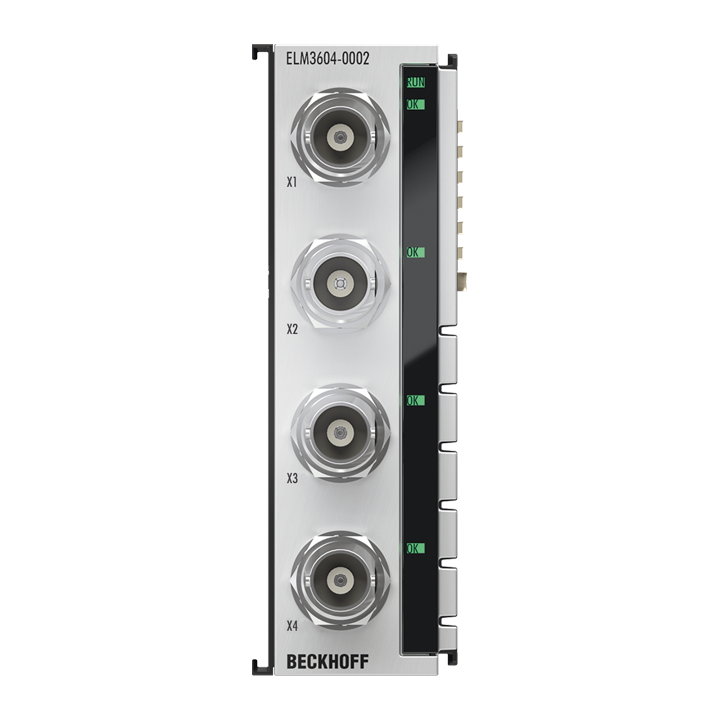

Manufacturer : BECKHOFF
Part Number : ELM3604-0002
EtherCAT Terminal, 4-channel analog input, IEPE/accelerometer, 24 bit, 20 ksps, BNC
Number of channels : 4
Technology : IEPE, voltage measurement
Signal type : single-ended
Connection technology : 2-wire
Connection type : BNC, shielded
Max. sampling rate : max. 50 µs/20 ksps (per channel, simultaneously)
Oversampling factor : n = 1…100 selectable
Internal resistance : > 2 MΩ
Measuring error : typ. < ±100 ppm/±0.01 % in some measuring ranges, relative to the respective full scale value (DC), see documentation
Temperature coefficient : typ. < 10 ppm/K
Functional diagnostics : yes
Connection diagnostics : broken wire/short circuit
Distributed clocks : yes, accuracy << 1 µs
Resolution : 24 bit (incl. sign)
Electrical isolation channel/channel : no
Electrical isolation channel/bus : 707 V DC (type test)
Electrical isolation channel/SGND : 707 V DC (type test)
Current consumption power contacts : –
Current consumption E-bus : typ. 650 mA
Weight : approx. 350 g
Operating/storage temperature : -25…+60 °C/-40…+85 °C
Thermal dissipation : typ. 3 W
Special features : ExtendedRange 107 %, free numeric filter, TrueRMS, integrator/differentiator, non-linear scaling, PeakHold
Approvals/markings : CE, UL
Design form : metal housing with signal LEDs
Material : zinc die-cast
Dimensions (W x H x D) : 30 mm x 100 mm x 95 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : –
Wiring : solid conductors (e): direct plug-in technique; fine-stranded conductors (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.2…1.5 mm²,
st*: 0.2…1.5 mm²,
f*: 0.25…0.75 mm²
Connection cross-section AWG :
s*: AWG 24…14,
st*: AWG 24…14,
f*: AWG 24…14
Stripping length : 8…9 mm
Shipping weight : 2 kg
