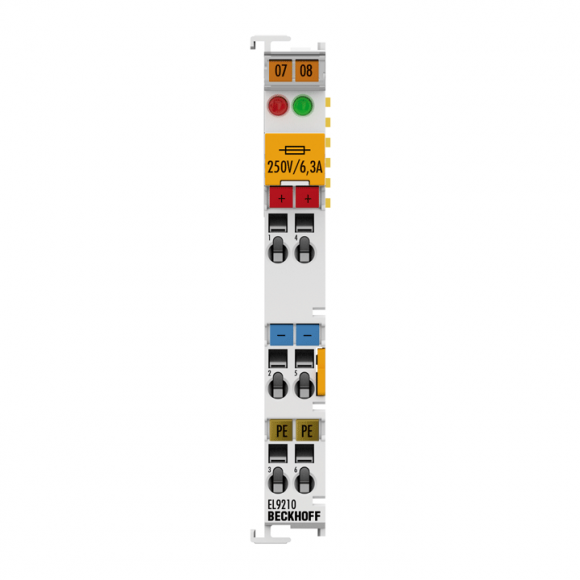

Manufacturer : BECKHOFF
Part Number : EL9210
Potential supply terminal, 24 V DC, with diagnostics and fuse
Technology : potential supply terminal with diagnostics and fuse
Current load : ≤ 10 A
Power LED : green
Defect LED : red
Renewed infeed : yes
Current consumption E-bus : typ. 90 mA
Nominal voltage : 24 V DC
Integrated fine-wire fuse : …6.3 A
Electrical isolation : 500 V (E-bus/field potential)
Diagnostics in the process image : yes
Reported to E-bus : yes
PE contact : yes
Connection facility to additional power contact : 1
Bit width in the process image : 2
Housing width : 12 mm
Side by side mounting on EtherCAT Terminals with power contact : yes
Side by side mounting on EtherCAT Terminals without power contact : yes
Weight : approx. 55 g
Operating/storage temperature : 0…+55 °C/-25…+85 °C
Approvals/markings : CE, UL, ATEX, DNV GL
Ex marking : II 3 G Ex nA IIC T4 Gc
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
