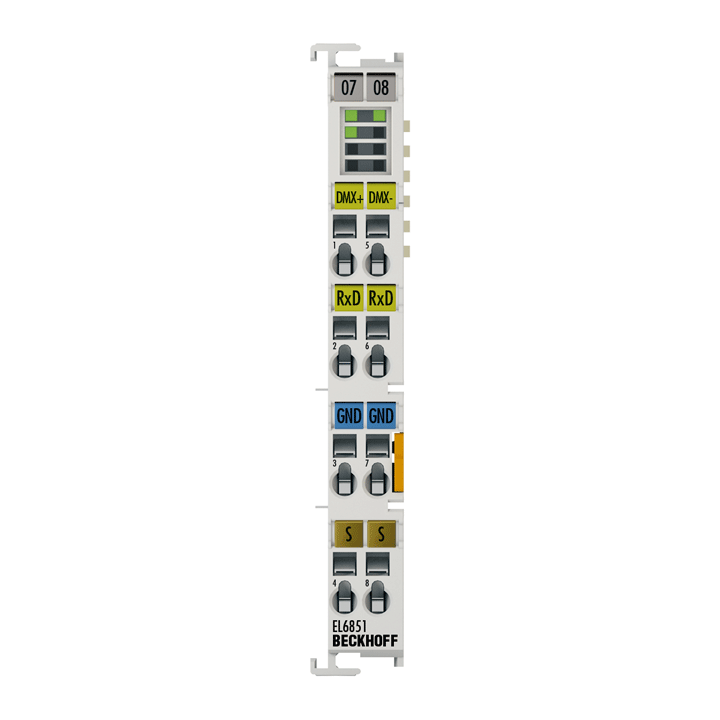

Manufacturer : BECKHOFF
Part Number : EL6851-0010
EtherCAT Terminal, 1-channel communication interface, DMX, master
Technology : DMX slave terminal
Data transfer channels : RS485 physics/half duplex
Data transfer rates : 250 kbit, one start bit, two stop bits
Interfaces : RS485, termination resistor can be switched, half duplex
Bus device : -
Line impedance : 120 Ω
Power supply : via the E-bus
Distributed clocks : –
Electrical isolation : 500 V (E-bus/signal voltage)
Protocol : DMX512
Bit width in the process image : variable
Configuration : no address setting, configuration via PLC
Current consumption power contacts : –
Current consumption E-bus : typ. 130 mA
Special features : start address and data length can be set
Weight : approx. 55 g
Operating/storage temperature : 0…+55 °C/-25…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect. rating/installation pos. : IP20/variable
Approvals/markings : CE, UL, ATEX
Ex marking : II 3 G Ex nA IIC T4 Gc
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
