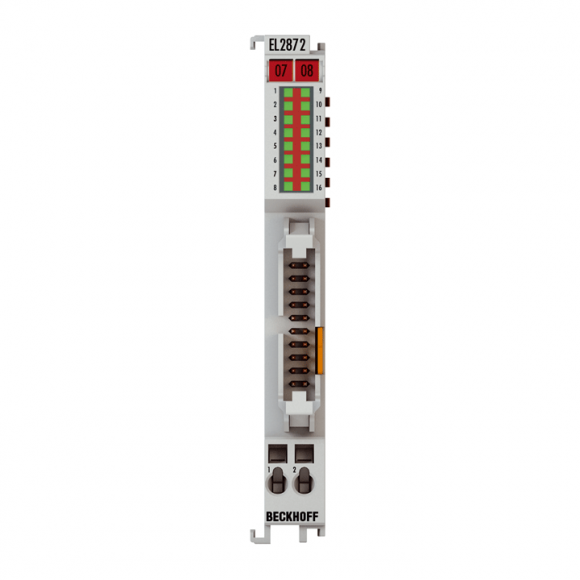

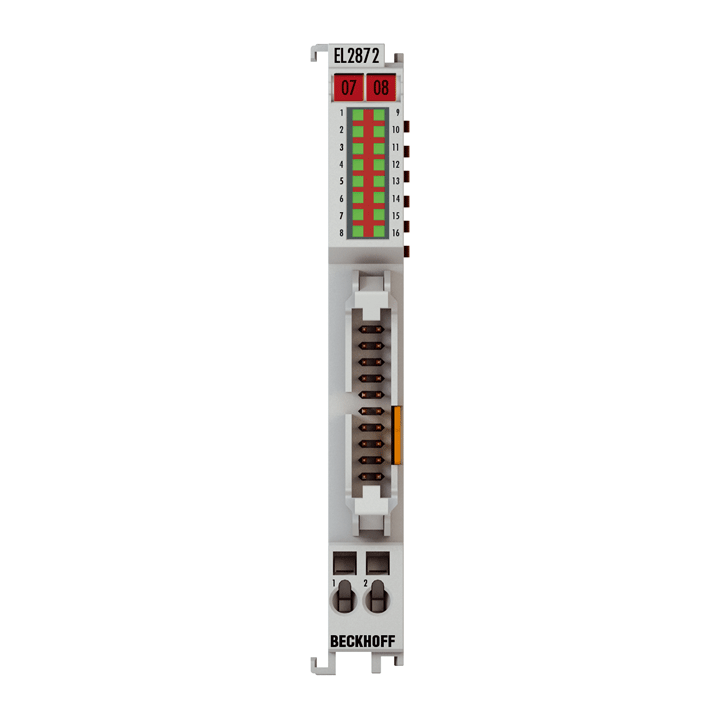

Manufacturer : BECKHOFF
Part Number : EL2872-0010
EtherCAT Terminal, 16-channel digital output, 24 V DC, 0.5 A, ground switching, flat-ribbon cable
Connection technology : flat-ribbon cable
Number of outputs : 16
Nominal voltage : 24 V DC (-15 %/+20 %)
Rated current : max. 1 A per connection pin
Load type : ohmic, inductive, lamp load
Distributed clocks : –
Max. output current : 0.5 A (short-circuit proof) per channel
Short-circuit current : typ. < 7 A
Reverse voltage protection : yes
Breaking energy : < 150 mJ/channel
Switching times : typ. TON: 50 µs, typ. TOFF: 200 µs
Current consumption E-bus : typ. 130 mA
Electrical isolation : 500 V (E-bus/field potential)
Current consumption power contacts : typ. 25 mA + load (no power contacts)
Bit width in the process image : 16 outputs
Configuration : no address or configuration setting
Special features : ideal for multi-pin connector valve terminals
Weight : approx. 55 g
Operating/storage temperature : 0…+55 °C/-25…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect. rating/installation pos. : IP20/variable
Approvals/markings : CE, UL, ATEX
Ex marking : II 3 G Ex nA IIC T4 Gc
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : flat-ribbon cable connection
Connection cross-section : common flat-ribbon cables, AWG 28, spacing 1.27 mm
Connection cross-section AWG : AWG 28
Stripping length : –
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
