Manufacturer : BECKHOFF
Part Number : EL2622-0010

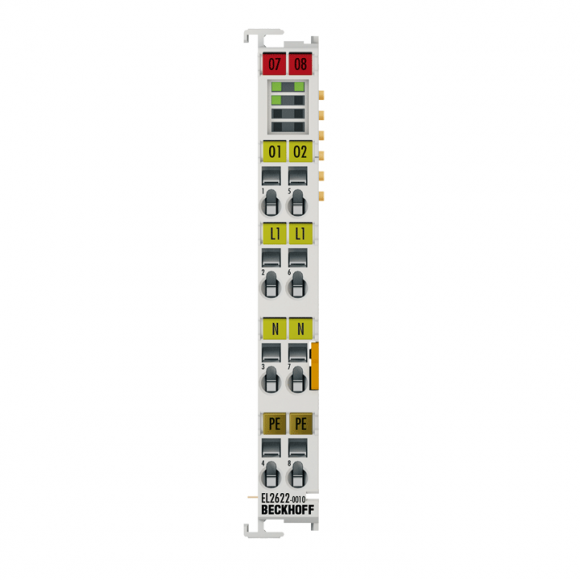

EtherCAT Terminal, 2-channel relay output, 230 V AC, 30 V DC, 5 A, contact-protecting switching, without power contacts
Connection technology : relay output
Number of outputs : 2 x make contacts
Nominal voltage : 230 V AC/30 V DC
Load type : ohmic, inductive, capacitive
Distributed clocks : –
Switching current : 5 A AC/DC per channel
Inductive switching current : 2 A AC/DC per channel
Minimum permitted load : 0.1 mA at 0.1 V DC
Current consumption E-bus : typ. 120 mA
Electrical isolation : 500 V (E-bus/field potential)
Current consumption power contacts : –
Bit width in the process image : 2 outputs + 1 input
Operating cycles mech. (min.) : 2 x 107
Operating cycles electr. (min.) : 8 x 104 (5 A/30 V DC or 5 A/250 V AC and ohmic load)
Configuration : no address or configuration setting
Special features : soft switching at zero voltage crossing significantly extends service life with AC voltage supply
Weight : approx. 50 g
Operating/storage temperature : 0…+55 °C/-25…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect. rating/installation pos. : IP20/variable
Approvals/markings : CE, UL
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
