Manufacturer : BECKHOFF

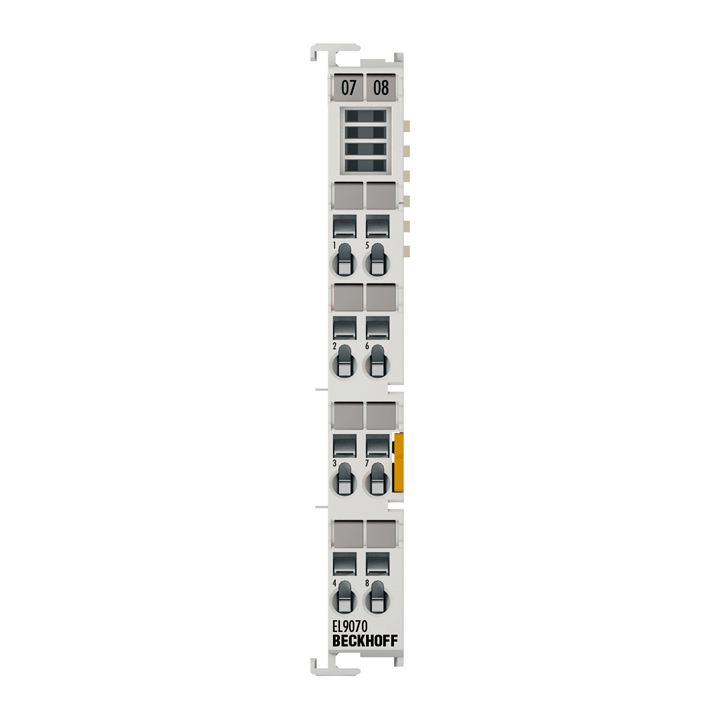

Part Number : EL9070
Shield terminal
Technology : shield terminal
Current load : ≤ 10 A
Nominal voltage : arbitrary up to 230 V AC
Electrical isolation : 500 V (E-bus/field potential)
Shield connection : 8 x
Connection facility to additional power contact : no
E-bus looped through : yes
Bit width in the process image : 0
Electrical connection to DIN rail : yes
Housing width : 12 mm
Side by side mounting on EtherCAT Terminals with power contact : yes, left without PE
Side by side mounting on EtherCAT Terminals without power contact : –
Special features : dissipation of EMC interference via large copper surfaces on the DIN rail
Weight : approx. 50 g
Operating/storage temperature : 0…+55 °C/-25…+85 °C
Approvals/markings : CE, UL
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
