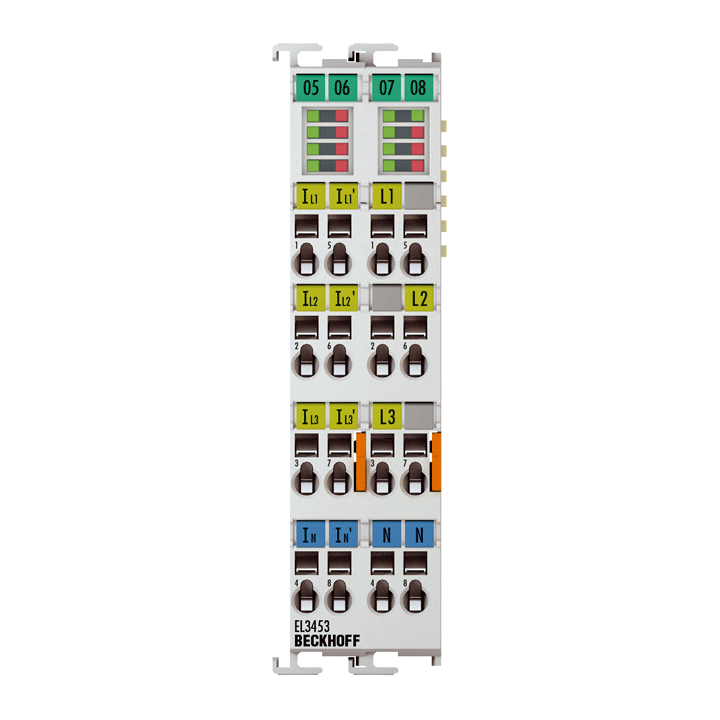

Manufacturer : BECKHOFF
Part Number : EL3453
EtherCAT Terminal, 3-channel analog input, power measurement, 690 V AC, 0.1/1/5 A, 24 bit, electrically isolated
Number of inputs : 4 x current, 3 x voltage
Technology : 3-phase power measurement
Oversampling factor : –
Distributed clocks : optional
Update interval : half mains period (10 ms at 50 Hz)
Update time : net-synchronous
Measured values : current, voltage, effective, reactive and apparent power, active, reactive and apparent energy, cos φ, frequency, THD, harmonic (up to 63rd harmonic)
Measuring voltage : max. 690 V AC 3~ (ULX-N: max. 400 V AC)
Measuring current : adjustable, 100 mA, 1 A (default), 5 A; potential-free
Measuring error : 0.3 % relative to full scale value (U/I), 0.6 % calculated value (see documentation)
Monitoring function : phase order, phase failure, phase asymmetry, undervoltage/overvoltage (adjustable)
Electrical isolation : 4500 V
Current consumption power contacts : –
Current consumption E-bus : typ. 260 mA
Special features : mains monitoring, precise detection of zero voltage and zero current crossing, optional single-phase operation
Operating/storage temperature : -25…+60 °C/-40…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Approvals/markings : CE
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 24 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
