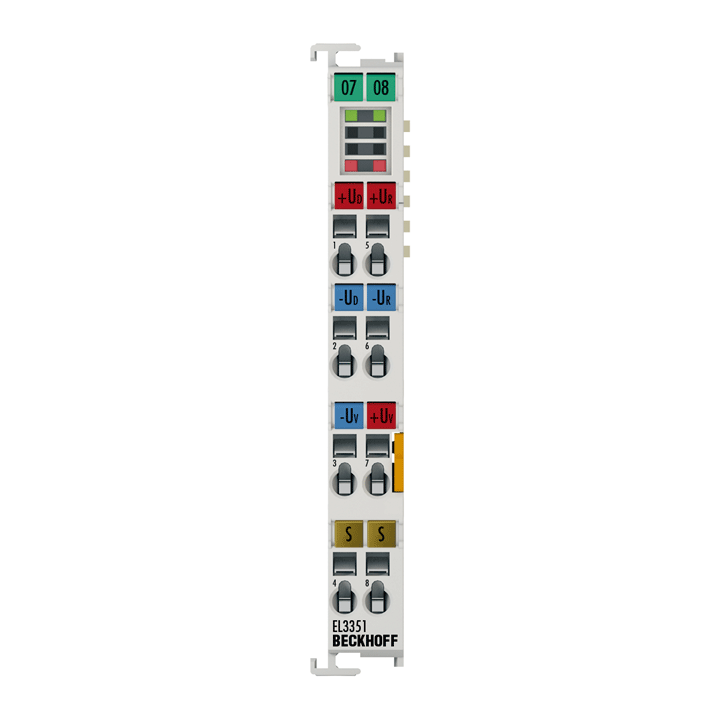

Manufacturer : BECKHOFF
Part Number : EL3351
EtherCAT Terminal, 1-channel analog input, measuring bridge, full bridge, 16 bit
Number of inputs : 2, for 1 resistor bridge in full bridge technology
Power supply : via the E-bus
Technology : resistor bridge, strain gauge
Signal type : differential
Distributed clocks : –
Measuring range UD : max. -20…+20 mV
Measuring range UREF : max. -12…+12 V
Internal resistance : > 200 kΩ (UREF), > 1 MΩ (UD)
Input filter limit frequency : 50 Hz default setting, parameterizable
Conversion time : 2.5…800 ms, configurable, max. 400 samples/s
Power supply UV : 5 V, max. 20 mA
Resolution : 16 bit, 32 bit presentation
Filter : 50 Hz, configurable
Measuring error : < ±0.1 % (relative to full scale value, 50 Hz filter)
Current consumption power contacts : –
Current consumption E-bus : typ. 170 mA
Supported nominal sensitivity : calculated in PLC, freely selectable
Special features : integrated 5 V DC bridge supply
Weight : approx. 60 g
Operating/storage temperature : 0…+55 °C/-25…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect. rating/installation pos. : IP20/variable
Pluggable wiring : for all ESxxxx terminals
Approvals/markings : CE, UL, ATEX
Ex marking : II 3 G Ex nA IIC T4 Gc
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
