Manufacturer : BECKHOFF
Part Number : ELX3351

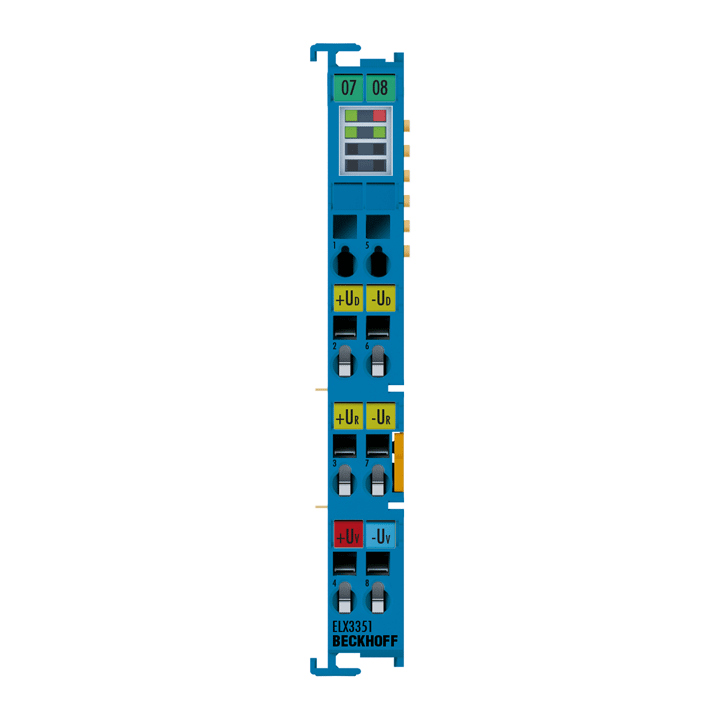

EtherCAT Terminal, 1-channel analog input, measuring bridge, full bridge, 24 bit, Ex i
Technology : resistor bridge, strain gauge
Sensor types : resistor bridge, strain gauge
Number of inputs : 1, for 1 resistor bridge in full bridge technology
Bridge input resistance : 300 Ω…1.5 kΩ
Measuring range UD : max. -18…+18 mV
Measuring range UREF : max. -12…+12 V
Internal resistance : > 25 kΩ (UR, differential), > 1 MΩ (UD, differential)
Input filter limit frequency : typ. 3.6 kHz (-3 dB, low pass)
Conversion time : typ. 1.6 ms
Resolution : 24 bit, 32 bit presentation
Filter : 50 Hz, configurable
Measuring error : < ±0.5 % (relative to full scale value), self-calibration activ
Power supply UV : up to 10 V DC from power contacts, dependent on sensor
Supply voltage electronics : via E-bus
Current consumption power contacts : depends on sensor, min. 20 mA
Current consumption E-bus : typ. 85 mA
Supported nominal sensitivity : all, parameter resolution: 0.01 µV/V; recommended: 0.5…3 mV/V
Special features : self-calibration, dynamic filters, Freeze
Weight : approx. 60 g
Operating/storage temperature : -25…+60 °C/-40…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect. rating/installation pos. : IP20/see documentation
Approvals/markings : CE, UL, ATEX, IECEx, cFMus, CCC
Ex marking :
ATEX:
II 3(1)G Ex ec [ia Ga] IIC T4 Gc
II (1)D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I
IECEx:
Ex ec [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
[Ex ia Ma] I
cFMus:
AIS Class I, II, III, Division 1, Groups A thru G
Class I, Division 2, Groups A, B, C, D
Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc
[AEx ia Da] IIIC T4
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Power contacts : 2 blade/spring contacts
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
