Manufacturer : BECKHOFF

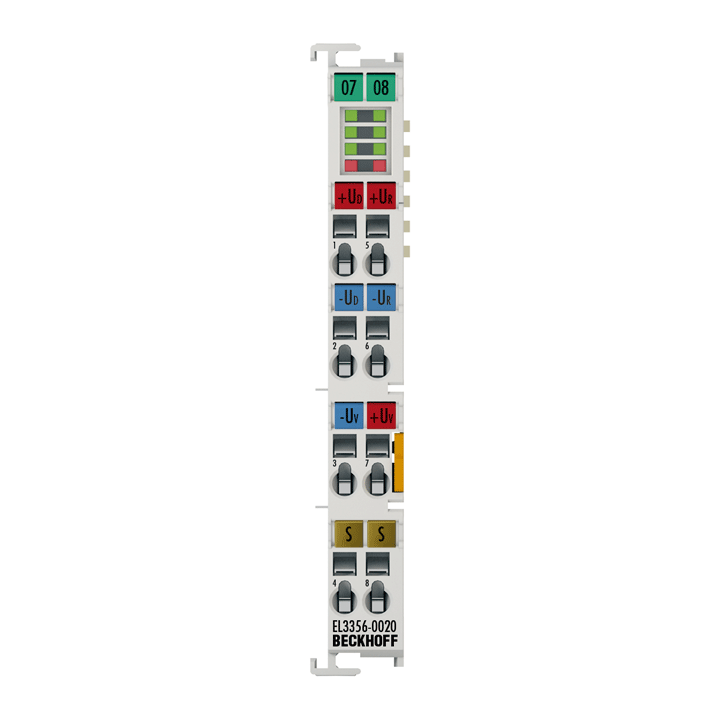

Part Number : EL3356-0020
EtherCAT Terminal, 1-channel analog input, measuring bridge, full bridge, 24 bit, high-precision, factory calibrated
Number of inputs : 2, for 1 resistor bridge in full bridge technology
Technology : resistor bridge, strain gauge
Signal type : differential
Distributed clocks : yes
Measuring range UD : max. -25…+25 mV rated voltage
Measuring range UREF : max. -12…+12 V rated voltage
Internal resistance : > 200 kΩ (UREF), > 1 MΩ (UD)
Input filter limit frequency : 10 kHz low pass (-3 dB)
Conversion time : 0.1…250 ms, configurable, max. 10,000 samples/s
Conversion rate : 10,000…4 samples/s (0.1…250 ms conversion time)
Power supply UV : up to 12 V DC from power contacts, dependent on sensor
Resolution : 24 bit, 32 bit presentation
Measuring error : < ±0.01 % for the calculated load value in relation to the final load value with a 12 V feed and 24 mV bridge voltage (hence nominal strain gauge characteristic value of 2 mV/V), self-calibration active, 50 Hz filter active
Calibration certificate (analog) : factory calibrated
Current consumption power contacts : depends on strain gauge supply, min. 1 mA
Current consumption E-bus : typ. 280 mA
Supported nominal sensitivity : all, parameter resolution: 0.01 µV/V; recommended: 0.5…4 mV/V
Special features : self-calibration, quadruple averager, dynamic filters, fast data sampling, with calibration certificate
Weight : approx. 60 g
Operating/storage temperature : 0…+55 °C/-25…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect. rating/installation pos. : IP20/variable
Approvals/markings : CE, UL, ATEX
Design form : compact terminal housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Connection cross-section AWG :
s*: AWG 28…14,
st*: AWG 28…14,
f*: AWG 26…16
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
